日文中字乱码的解决办法,日韩东京热无码免费看片,国产精品免费观看一区二区,精品少妇av无码av专区

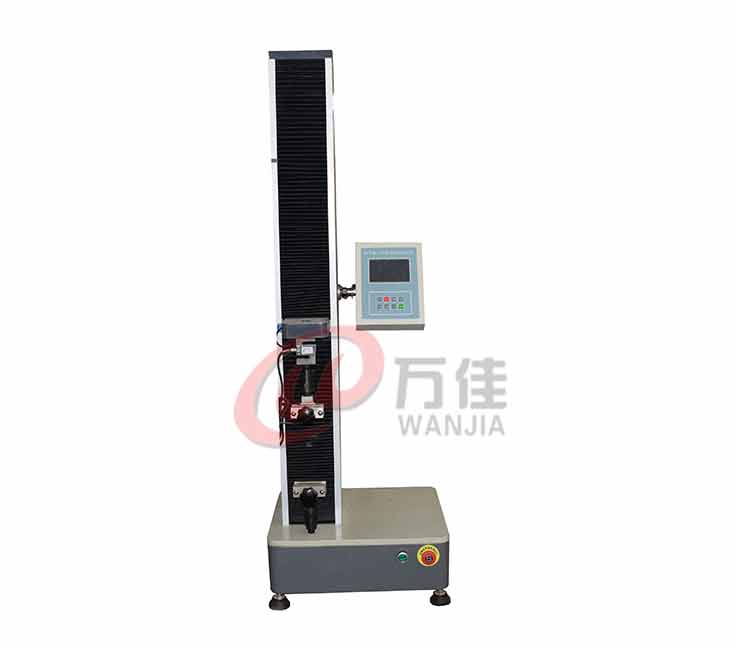

聚苯板萬能試驗機主要應(yīng)用于聚苯板，保溫板，擠塑板等抗壓性能及彎曲性能的檢測。另外配置簡單的工裝還可以進行拉伸、壓縮、彎曲、剪切、撕裂、剝離等力學(xué)性能的檢測。



Q/CBF010-2015 聚合聚苯板AEPS
JG149-2003  膨脹聚苯板薄抹灰外墻外保溫系統(tǒng)
GB/T 29906-2013 模塑聚苯板薄抹灰外墻外保溫系統(tǒng)材料
GB/T 8813-2008  硬質(zhì)泡沫塑料 壓縮性能的測定
GB/T 8812-2008  硬質(zhì)泡沫塑料 彎曲性能的測定
GB/T10801[1].2-2002 絕熱用擠塑聚苯乙烯泡沫塑料

最大試驗力                      2000N

測試范圍                        20-2000N

試驗力準(zhǔn)確度                    ±1%

試驗力最小讀數(shù)                  0.1N

橫梁移動速度                    1~500mm/min，無級調(diào)速

位移準(zhǔn)確度                      ±1%

位移測量行程                    600mm

位移速度控制精度                ±1%

試驗機級別                      1級

液晶顯示內(nèi)容                    試驗力、位移、峰值、運行狀態(tài)、運行速度等

主機重量                        約120kg

試驗機尺寸                      約420×280×1580 mm

1、垂直于聚苯板面方向的抗拉強度
試樣：
試樣試樣尺寸100mm×100mm，數(shù)量5個。試樣在模塑板上切割制成，其基面應(yīng)與受力方向垂直，切割時應(yīng)離模塑板邊緣15mm以上。試樣在試驗環(huán)境下放置24h以上。
試驗過程：
以合適的膠粘劑將試樣兩面粘貼在剛性平板或金屬板上，膠粘劑應(yīng)與產(chǎn)品相容。將試樣裝入拉力機上，以（5±1）mm/min的恒定速度加荷，直至試樣破壞。破壞面在剛性平板或金屬板膠結(jié)面時，測試數(shù)據(jù)無效。
試驗結(jié)果：
試驗結(jié)果垂直于板面方向的抗拉強度按式（2）計算，試驗結(jié)果為5個試驗數(shù)據(jù)的算術(shù)平均值，精確至0.01MPa。
σ＝F/A
式中：σ——垂直于板面方向的抗拉強度，單位為兆帕（MPa）；
F——試樣破壞拉力，單位為牛頓（N）；
A——試樣的橫截面積，單位為平方毫米（mm2）。
實驗結(jié)果要求≥0.10Mpa，力值≥1000.0N
2、壓縮性能
試樣厚度應(yīng)為（50±1）mm，使用時需帶有模塑表皮的制品，其試樣應(yīng)取整個制品的厚度，但厚度最小為10mm，最大不超過式樣的寬度或直徑。
試樣的受壓面為正方形或圓形，最小面積為25平方厘米，最大面積為230平方厘米。首選受壓面積為（100±1）mm*（100±1）mm的正四棱柱試樣。
實驗結(jié)果要求≥0.15Mpa，力值≥1500.0N
3、抗彎曲性能
試樣尺寸為（250±1）mm*（100±1）mm*（20±1）mm，試樣數(shù)量為3個。支座為同一水平板上的平行圓柱組成，圓弧半徑為（15±1）mm，長度大于試樣的寬度。支座間跨度可以調(diào)節(jié)。負(fù)荷壓頭的形狀和尺寸與支座相同，負(fù)荷壓頭應(yīng)處于制作中央與支座平行。
實驗結(jié)果要求斷裂負(fù)荷不大于15N  25N  35N  60N  90N  120N（級別不同要求的力值不同）
彎曲變形不小于20mm
